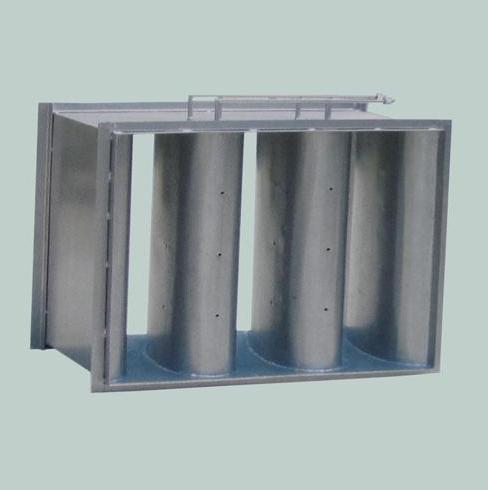

机翼式测风装置

概述
  GY-J机翼式测风装置是用来测量锅炉风量的专用设备，可以直接装在送风机入口和送风机与燃烧器之间的冷热风道上。
    机翼式测风装置适合发电厂锅炉风道的空气流量较大、风道截面积大、流速较低、直管道长度短等条件，具有差压信号大、压力损失小、性能稳定、结构简单、维护方便等特点。
适用范围
    1、 公称直径：圆形管道：500mm≤DN≤3500mm
                 矩形管道：500mm×500mm≤DN≤3500mm×3500mm
    2、 公称压力：PN≤1MPa
    3、 介质温度：t≤400℃
    4、 雷诺数范围：ReD＞2.5×10 ⁵
    5、 精度等级：1级，1.5级，2级
结构形式

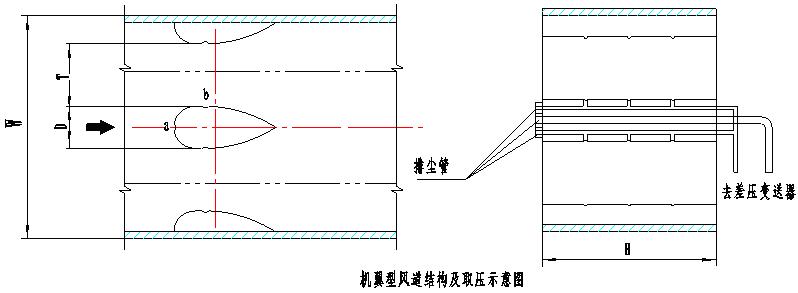

    机翼式测风装置由安装在风道中的机翼、取压管及一段风道组成，机翼的流线型翼面每侧分四段其中三段为各具曲率半径的弧形板，见下图。


    根据流体力学原理，风道内气流流经机翼测量装置时，在机翼表面产生绕流，并在a点与b点产生压力差，a点的压力为全压，b点的压力由于该处通流截面收缩，静压下降，因此a点与b点之间有差压，该压差与气流流速或流量Qv之间呈一定的函数关系。
